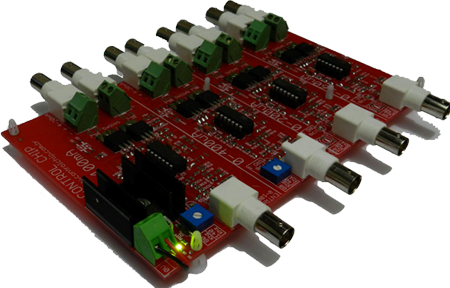

A Eletrônica do Conversor Analógico
Este projeto consiste em uma placa eletrônica capaz de converter sinais analógicos de laço de corrente muito baixo em sinais duplo de tensão corrente (4~20mA). Os sinais que entram em cada canal tem valores não comerciais e deverão ter um espelhamento na saída com os valores comerciais encontrados facilmente nos conversores AD de microcontroladores e Controladores Lógico programáveis.
O projeto em resumo consiste em “espelhar” nas 4 saídas o conteúdo das 4 entradas mantendo a linearidade do sinal e respectivas grandezas. A placa possui um filtro passa baixa de ordem 1 ajustável via trimpot com frequência de corte de 80 a 160Khz.
Entradas e Saídas da Placa eletrônica
Entradas analógicas:
1) 0 a 160 uA DC
2) 0 a 400 uA DC
3) 0 a 200 uA DC
4) 0 a 100 mA DC

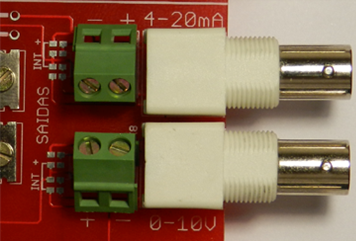

Saídas analógicas:
5) 0 a 10 Volts DC | 4 a 20mA
6) 0 a 10 Volts DC | 4 a 20mA
7) 0 a 10 Volts DC | 4 a 20mA
8) 0 a 10 Volts DC | 4 a 20mA

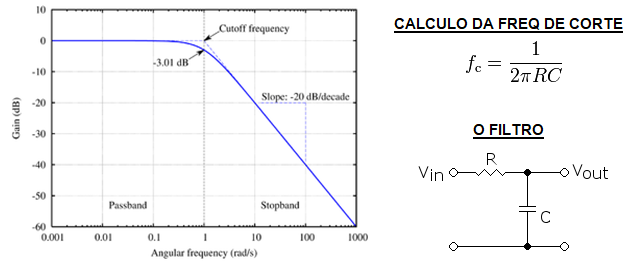

FILTRO PASSA BAIXA (Ordem 1)
Para cada bloco analógico um filtro passa baixa de ordem 1 com frequência de corte ajustável via trimpot de 80 a 160Khz foi implementado
Vale lembrar que o FPB de ordem 1 atenua apenas -6DB por oitava. De qualquer forma foi construído para um pré filtro nas leituras dos sinais analógicos tendo em vista que ensaios práticos mostraram que nesse caso expecífico um filtro de ordem superior não seria necessário.
