Finalidade do Projeto
Este projeto eletrônico foi desenvolvido para utilização em laboratórios de universidade como uma plataforma didática para o ensino do microcontrolador 8051. Apesar de antigo o 8051 é excelente para o ensino de disciplinas como sistemas microprocessados, arquitetura de computadores, projetos de TCC e afins.
Particularidades deste projeto eletrônico:
Esta placa eletrônica se difere da maioria das plataformas de 8051 do mercado por explorar o funcionamento do microcontrolador utilizando 32K de memória externa para execução de suas instruções.
Quando estamos estudando os microcódigos do 8051 essa abordagem é muito interessante por podermos visualizar a multiplexação de dados e endereços acontecendo no Port P0 através de um Latch Octal 74LS373.
Quando estamos estudando os microcódigos do 8051 essa abordagem é muito interessante por podermos visualizar a multiplexação de dados e endereços acontecendo no Port P0 através de um Latch Octal 74LS373.

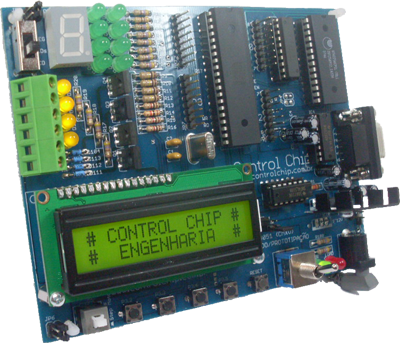

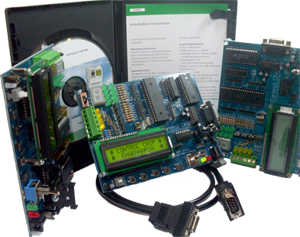

Características da Placa Eletrônica
Diversos periféricos estão incorporados nesta placa eletrônica para que possam ser explorados com profundidade em sala de aula. Acesse o Manual.
- Microcontrolador AT89S52
- Gravação In Circuit via RS232
- Memória externa de 32Kbytes
- Serial RS232 disponível ao usuário.
- 1 Display 7 Segmentos
- 1 Display LCD 16x2
- Teclado com 4 Botões
- Acesso a todos os pinos do 8051.
- Leds de Ligado / Run / Load
- Driver para Motor de Passo
- 2 Chaves Seletoras de Interface
Acionamento dos periféricos
A placa possui diversos periféricos para serem utilizados em salas de aula no processo de aprendizado de cada um deles. Ao lado podemos ver um pequeno video com um programa rodando no microcontrolador 8051 explorando o periférico display LCD.- Display LCD 16x2
- Modo de comunicação em 4 Bits
- Escrita temporizada
