Microcontrolador 8051 - Botões e Leds

Descrição:

Este experimento apenas repassa para o PORT dos LEDs do microcontrolador aquilo que ele le no PORT dos botões.

Módulos utilizados:

CPU-8051-USB
PR-LED-BT

Procedimento:

Grave o programa do experimento na CPU-8051-USB.

Conecte o módulo PR-LED-BT na CPU-8051

CPU-8051-USB	PR-LED-BT
P1	CN1
P0	CN2

Agora ao acionarmos os botões BT0 ao BT 7 visualizaremos os respectivos leds ascenderem, como na imagem abaixo.

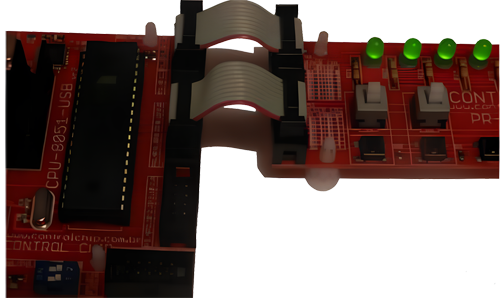

Conexões do experimento:

Código Utilizado(Disponível em C ou Assembly):

									//# EMPRESA:            ========== CONTROL CHIP ENGENHARIA ========                              #
//# SITE:               http://www.controlchip.com.br                                            #
//#==============================================================================================#
//# PROGRAMADOR:        Israel Cortez                                                            #
//# DATA DO SOFTWARE:   20/05/2009                                                               #
//# VERSÃO ATUAL:       VR3.2                                                                    #
//#==============================================================================================#
//# Hardware Necessário: CPU-8051-USB / PR-LED-BT.                                               #
//#==============================================================================================#
//# Descrição:   Este programa exibe no LCD o valor lido do Conversor Digital Analógico.         #
//========== INCLUDES ==========
#include "8051.H"                //Flags do 8051
//----------   ----------
#include              //TRATAMENTO DE STRINGS
//=========================== MAIN ============================
void main (void)
{
    //----- Loop infinito -----
    while (1)
    {
        P1=P0;

    }

}

									;################################################################################################
;# EMPRESA:            ========== CONTROL CHIP ENGENHARIA ========                              #
;# SITE:               http://www.controlchip.com.br                                            #
;#==============================================================================================#
;# PROGRAMADOR:        Israel Cortez                                                            #
;# DATA DO SOFTWARE:   20/05/2009                                                               #
;# VERSÃO ATUAL:       VR3.2                                                                    #
;#==============================================================================================#
;# Hardware Necessário: CPU-8051-USB / PR-LED-BT.                                               #
;#==============================================================================================#
;# Descrição:   Este programa exibe no LCD o valor lido do Conversor Digital Analógico.         #
;################################################################################################
ORG   0000H
INICIO:
MOV P1,P0   ;Move o conteudo dos botões p/ os Leds
LJMP INICIO
END
