Microcontrolador 8051 - display 7 segmentos

  • Descrição:

    • Este experimento visa demonstrar de forma visual a técnica de multiplexação por meio do módulo PR-7SEG-4 sendo controlador pelo microcontrolador 8051.
    Ao ser iniciado, o programa exibira no módulo PR-7SEG-4 números partindo do 0 e indo até 255.
    Durante a contagem, haverá pausas no incremento, onde então a frequência de amostragem cairá, ficando bem visual a multiplexação.
    Após a diminuição da frequência de amostragem, voltará a subir gradativamente, até não sermos capazes de enxergar os segmentos piscando.
    Após isso o programa voltará a incrementar os números até a próxima pausa.

    Módulos utilizados:
    • CPU-8051-USB
    • PR-7SEG-4
    Procedimento:
    1. Grave o programa do experimento na CPU-8051-USB.
    2. Conecte o CN1 do módulo PR-7SEG-4 no port P0 da CPU-8051-USB
    3. Conecte o CN2 do módulo PR-7SEG-4 no port P2 da CPU-8051-USB
    4. Pressione e solte o botão Reset da CPU-8051-USB para iniciar a contagem.
    Conexões do experimento:

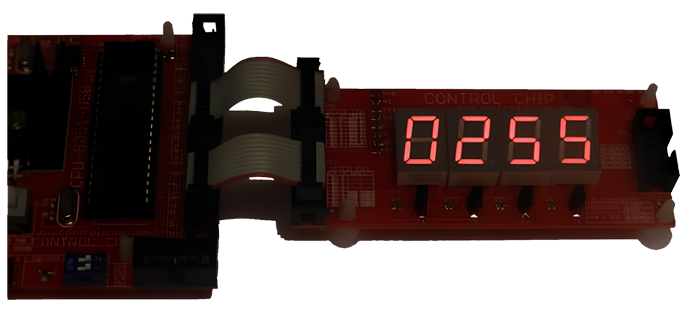

    imagem conexoes
    Código Utilizado(Disponível em C ou Assembly):
    									//# EMPRESA:            ========== CONTROL CHIP ENGENHARIA ========                              #
//# SITE:               http://www.controlchip.com.br                                            #
//#==============================================================================================#
//# PROGRAMADOR:        Israel Cortez                                                            #
//# DATA DO SOFTWARE:   20/05/2009                                                               #
//# VERSÃO ATUAL:       VR3.5                                                                    #
//------------------------------
//========== INCLUDES ==========
//------------------------------
#include "8051.H"                      //Flags do 8051
//--------------------------------
//========== PROTITIPOS ==========
//--------------------------------
void TRATA_TIMER0(void) interrupt 1;
void SOBRE_FREQ(void);
void DISP1(void);
void DISP2(void);
void DISP3(void);
void DISP4(void);
void DISP_NENHUM(void);
void QUEBRA_NUMEROS(unsigned char);
void TIMER(unsigned char);
unsigned char CONV_7SEG(unsigned char);
//--------------------------------------------
//========== VARIAVEIS DE USO GERAL ==========
//--------------------------------------------
//--- timer manual ---
unsigned char CONTA1=0;
unsigned char CONTA2=0;
unsigned char CONTA3=0;
//--- PERIFERICO T0 ---
unsigned char T0_HIGH=0;
//--- Vars auxiliares na multiplexação ---
unsigned char CONTADOR=0;
unsigned char MULTIPLEX=0;
//--- Quebra numeros ---
unsigned char DIGITO1;
unsigned char CENTENA;
unsigned char DG2_AUX;
unsigned char DIGITO2;
unsigned char DG3_AUX;
unsigned char DIGITO3;


//#############################################################
//-------------------------------------------------------------
//=========================== MAIN ============================
//-------------------------------------------------------------
//#############################################################
void main (void)
{
    //-----------------------------------------------------
    //================== PARAMETRIZAÇÃO ===================
    //-----------------------------------------------------
    T0_HIGH=240;    //Inicializa var a ser carregada na parte alta do Timer 0
    IE=0x82;        //Interrupcoes (T0) habilitado
    TMOD=0x01;      //;TIMER 0 no modo 1 (16 bits)
    TL0=0x00;       //Carrega Tempo no Timer (Parte baixa)
    TH0=T0_HIGH;    //Carrega Tempo no Timer (Parte alta)
    TR0=1;          //Start Timer

    //----- Loop infinito -----
    while (1)
    {
        CONTADOR++;
        QUEBRA_NUMEROS(CONTADOR);
        //--- Trava em 53 ---
        if(CONTADOR==53)
        {
            SOBRE_FREQ();
        }
        //--- Trava em 101 ---
        if(CONTADOR==101)
        {
            SOBRE_FREQ();
        }
        //--- Trava em 213 ---
        if(CONTADOR==213)
        {
            SOBRE_FREQ();
        }
        //--- Trava em 255 ---
        if(CONTADOR==255)
        {
            SOBRE_FREQ();
        }
        TIMER(1);

    }
}

//#############################################################
//-------------------------------------------------------------
//======================= SUB ROTINAS =========================
//-------------------------------------------------------------
//#############################################################
//--------------------------------------------------------
//----- Diminui a freq, e vai subindo gradativamente -----
//--------------------------------------------------------
void SOBRE_FREQ(void)
{
    T0_HIGH=00;
    TIMER(100);
    T0_HIGH=130;
    TIMER(80);
    T0_HIGH=190;
    TIMER(70);
    T0_HIGH=220;
    TIMER(60);
    T0_HIGH=240;
    TIMER(50);
}
//------------------------------------------------
//----- TRATAMENTO DA INTERRUPCAO DO TIMER 0 -----
//------------------------------------------------
void TRATA_TIMER0(void) interrupt 1
{
    MULTIPLEX++;
    // ----- MOSTRA DIGITO 1 (Sempre 0) -----
    if(MULTIPLEX==1)
    {
        DISP_NENHUM();
        P0=CONV_7SEG(0);
        DISP1();
    }
    // ----- MOSTRA DIGITO 2 -----
    if(MULTIPLEX==2)
    {

        DISP_NENHUM();
        P0=CONV_7SEG(DIGITO1);
        DISP2();
    }
    // ----- MOSTRA DIGITO 3 -----
    if(MULTIPLEX==3)
    {
        DISP_NENHUM();
        P0=CONV_7SEG(DIGITO2);
        DISP3();
    }
    // ----- MOSTRA DIGITO 4 -----
    if(MULTIPLEX>=4)
    {
        DISP_NENHUM();
        P0=CONV_7SEG(DIGITO3);
        DISP4();
        MULTIPLEX=0;
    }
    //--- Reinicia Timer ---
    TH0=T0_HIGH;
    TL0=0x00;
}
//------------------------------------------------
//----- QUEBRA NUMERO (Desmembra os digitos) -----
//------------------------------------------------
void QUEBRA_NUMEROS(unsigned char NUMERO)
{
        DIGITO1=(NUMERO/100);
        //----- Pega segundo digito -----
        CENTENA=DIGITO1*100;
        DG2_AUX=NUMERO-CENTENA;
        DIGITO2=(DG2_AUX/10);
        //----- Pega terceiro digito -----
        DG3_AUX=CENTENA+DIGITO2*10;
        DIGITO3=(NUMERO-DG3_AUX);
}
//------------------------------------------------------------
//========== CONVERSAO DOS NUMEROS P/ DISPLAY 7 SEGM =========
//------------------------------------------------------------
unsigned char CONV_7SEG(unsigned char NUMERO)
{
    if(NUMERO==0)
    {return 192;}
    if(NUMERO==1)
    {return 249;}
    if(NUMERO==2)
    {return 164;}
    if(NUMERO==3)
    {return 176;}
    if(NUMERO==4)
    {return 153;}
    if(NUMERO==5)
    {return 146;}
    if(NUMERO==6)
    {return 130;}
    if(NUMERO==7)
    {return 248;}
    if(NUMERO==8)
    {return 128;}
    if(NUMERO==9)
    {return 144;}
}
//----------------------------------------------------------------
//======================== HAB DOS DIGITOS =======================
//----------------------------------------------------------------
void DISP_NENHUM(void)
{
    P2_7=1;
    P2_6=1;
    P2_5=1;
    P2_4=1;
}
void DISP1(void)
{
    P2_7=0;
    P2_6=1;
    P2_5=1;
    P2_4=1;
}
void DISP2(void)
{
    P2_7=1;
    P2_6=0;
    P2_5=1;
    P2_4=1;
}
void DISP3(void)
{
    P2_7=1;
    P2_6=1;
    P2_5=0;
    P2_4=1;
}
void DISP4(void)
{
    P2_7=1;
    P2_6=1;
    P2_5=1;
    P2_4=0;
}
//----------------------------------------------------------------
//========================= TEMPORIZADOR =========================
//----------------------------------------------------------------
void TIMER(unsigned char TEMPO)
{
    CONTA1=0;
    while(CONTA1<=TEMPO)
    {
        CONTA1++;
        CONTA2=0;
        while(CONTA2<=10)
        {
            CONTA2++;
            CONTA3=0;
            while(CONTA3<=250)
            {
            CONTA3++;
            }
        }
    }
}


    									;;# EMPRESA:            ========== CONTROL CHIP ENGENHARIA ========                              #
;# SITE:               http://www.controlchip.com.br                                            #
;#==============================================================================================#
;# PROGRAMADOR:        Israel Cortez                                                            #
;# DATA DO SOFTWARE:   20/05/2009                                                               #
;# VERSÃO ATUAL:       VR3.5                                                                    #
;#==============================================================================================#
;# Hardware Necessário: CPU-8051-USB / PR-7SEG-4                                                #
;#==============================================================================================#
DIGITO_1        EQU 31
DIGITO_2        EQU 32
AUX_DIGITO_2    EQU 33
DIGITO_3        EQU 34
DIGITO_4        EQU 35
SALVA_A         EQU 36
MULTIPLEX       EQU 37
NUM_A_ESCREVER  EQU 38
NUMERO          EQU 39
TEMPO           EQU 40
T0_HIGH         EQU 41

TABELA_7SEG     EQU 600
;=======================================
;===== TRATAMENTO DAS INTERRUPÇÕES =====
;=======================================
ORG     00H
LJMP    INICIO
ORG     0BH
LJMP    INTERRUPCAO_TIMER_0
;-----------------------------------------------------
;================== PARAMETRIZAÇÃO ===================
;-----------------------------------------------------
INICIO:
MOV T0_HIGH,#100
MOV MULTIPLEX,#0    ;Inicializa multiplexador
MOV IE,#82H         ;Interrupcoes (T0) habilitado
MOV     TMOD,#1H    ;TIMER 0 no modo 1 (16 bits)
MOV TL0,#0          ;Carrega Tempo no Timer (Parte baixa)
MOV TH0,T0_HIGH     ;Carrega Tempo no Timer (Parte alta)
SETB TR0            ;Start Timer
MOV A,#0
;-----------------------------------------------------
;============== SEQUENCIA DE CONTAGEM ================
;-----------------------------------------------------
MOV NUM_A_ESCREVER,A
CALL SOBRE_FREQ
LOOP_INFINITO:
    MOV NUM_A_ESCREVER,A
    ;--- Trava em 53 ---
    CJNE A,#53,VERIF_101
    CALL SOBRE_FREQ
    ;--- Trava em 101 ---
VERIF_101:
    CJNE A,#101,VERIF_213
    CALL SOBRE_FREQ
    ;--- Trava em 213 ---
VERIF_213:
    CJNE A,#213,VERIF_255
    CALL SOBRE_FREQ
    ;--- Trava em 255 ---
VERIF_255:
    CJNE A,#255,INCREMENTA
    CALL SOBRE_FREQ
    ;--- Incrementa ---
INCREMENTA:
    INC A
    MOV TEMPO,#1
    CALL TIMER_1
LJMP LOOP_INFINITO  ;Fica nesse loop p/ sempre


;================================================================
;========= MOSTRA FREQ BAIXA E VAI SUBINDO GRADATIVO ============
;================================================================
SOBRE_FREQ:
    ;-------------
    MOV T0_HIGH,#0
    MOV TEMPO,#25
    CALL TIMER_1
    ;-------------
    MOV T0_HIGH,#100
    MOV TEMPO,#24
    CALL TIMER_1
    ;-------------
    MOV T0_HIGH,#160
    MOV TEMPO,#23
    CALL TIMER_1
    ;-------------
    MOV T0_HIGH,#190
    MOV TEMPO,#22
    CALL TIMER_1
    ;-------------
    MOV T0_HIGH,#215
    MOV TEMPO,#22
    CALL TIMER_1
    ;-------------
    MOV T0_HIGH,#255
    MOV TEMPO,#20
    CALL TIMER_1
RET




;================================================================
;============= ATENDIMENTO DA INTERRUPCAO TIMER 0 ===============
;================================================================
INTERRUPCAO_TIMER_0:
MOV SALVA_A,A       ;Salva conteudo de A
MOV R7,MULTIPLEX
; ----- MOSTRA DIGITO 1 -----
CJNE R7,#0,DIGITO2
       MOV  A,#0
       MOV  DPTR,#TABELA_7SEG
       MOVC A,@A+DPTR
       CALL DISP_NENHUM
       MOV  P0,A
       CALL DISP1
; ----- MOSTRA DIGITO 2 -----
DIGITO2:
CJNE R7,#1,DIGITO3
       MOV  A,NUM_A_ESCREVER
       CALL QUEBRA_NUMEROS
       MOV  A,DIGITO_1
       MOV  DPTR,#TABELA_7SEG
       MOVC A,@A+DPTR

       CALL DISP_NENHUM
       MOV  P0,A
       CALL DISP2
       LJMP FIM
; ----- MOSTRA DIGITO 3 -----
DIGITO3:
CJNE R7,#2,DIGITO4
       MOV  A,NUM_A_ESCREVER
       CALL QUEBRA_NUMEROS
       MOV  A,DIGITO_2
       MOV  DPTR,#TABELA_7SEG
       MOVC A,@A+DPTR
       CALL DISP_NENHUM
       MOV  P0,A
       CALL DISP3
       LJMP FIM
; ----- MOSTRA DIGITO 4 -----
DIGITO4:
CJNE R7,#3,FIM
       MOV  A,NUM_A_ESCREVER
       CALL QUEBRA_NUMEROS
       MOV  A,DIGITO_3
       MOV  DPTR,#TABELA_7SEG
       MOVC A,@A+DPTR
       CALL DISP_NENHUM
       MOV  P0,A
       CALL DISP4
       LJMP FIM
;--- Incrementa/Zera Controle dos 4 digitos (R7) ---
FIM:
MOV A,R7
INC A
CJNE A,#4,NAO_ZERA
    MOV A,#0
NAO_ZERA:
MOV MULTIPLEX,A
MOV A,SALVA_A       ;Devolve conteudo de A
MOV TL0,#0          ;Carrega Tempo no Timer (Parte baixa)
MOV TH0,T0_HIGH ;Carrega Tempo no Timer (Parte baixa)
SETB    TR0         ;Restart Timer
RETI
;==============================
;========= Display 1 ==========
;==============================
DISP1:  CLR P2.7
        SETB P2.6
        SETB P2.5
        SETB P2.4
        RET
;==============================
;========= Display 2 ==========
;==============================
DISP2:  SETB P2.7
        CLR P2.6
        SETB P2.5
        SETB P2.4
        RET
;==============================
;========= Display 3 ==========
;==============================
DISP3: SETB P2.7
        SETB P2.6
        CLR P2.5
        SETB P2.4
        RET
;==============================
;========= Display 4 ==========
;==============================
DISP4:  SETB P2.7
        SETB P2.6
        SETB P2.5
        CLR P2.4
        RET
;==============================
;====== Nenhum Display ========
;==============================
DISP_NENHUM:  SETB P2.7
        SETB P2.6
        SETB P2.5
        SETB P2.4
        RET
;=================================================================
;======================= QUEBRA NUMEROS ==========================
;=================================================================
;-------------------------------------
;--- CAPTURA DIGITOS SEPARADAMENTE ---
;-------------------------------------
QUEBRA_NUMEROS:
MOV NUMERO,A                         ;Reserva o conteudo de A
;----- Digito 1 -----
MOV B,#100
DIV AB
MOV DIGITO_1,A
;----- Digito 2 -----
MOV A,DIGITO_1
MOV B,#10
MUL AB
MOV AUX_DIGITO_2,A
MOV A,NUMERO
MOV B,#10
DIV AB
MOV B,R0                ;Guarda o conteudo de R0
MOV R0,AUX_DIGITO_2
SUBB A,R0
MOV R0,B                ;Volta com o conteudo de R0
MOV DIGITO_2,A
;----- Digito 3 -----
MOV B,#10
MOV A,NUMERO
DIV AB
MOV B,#10
MUL AB
MOV B,R0                ;Guarda o conteudo de R0
MOV R0,A
MOV A,NUMERO
SUBB A,R0
MOV R0,B                ;Volta com o conteudo de R0
MOV DIGITO_3,A
RET

;================================================================
;======================== TEMPORIZADOR ==========================
;================================================================
TIMER_1:
MOV R4,TEMPO
INICIO_TIMER1:
MOV R6,#50
MOV R5,#100
REPETE_TEMPO:
NOP     ;1uS
NOP     ;1uS
NOP     ;1uS
NOP     ;1uS
NOP     ;1uS
NOP     ;1uS
NOP     ;1uS
NOP     ;1uS
DJNZ R5,REPETE_TEMPO
MOV R5,#100
DJNZ R6,REPETE_TEMPO
DJNZ R4,INICIO_TIMER1
RET

;=================================================================
;=================== TABELA P/ DISPLAY LCD =======================
;=================================================================
org TABELA_7SEG
; ----- (0) -----
DB 192
; ----- (1) -----
DB 249
; ----- (2) -----
DB 164
; ----- (3) -----
DB 176
; ----- (4) -----
DB 153
; ----- (5) -----
DB 146
; ----- (6) -----
DB 130
; ----- (7) -----
DB 248
; ----- (8) -----
DB 128
; ----- (9) -----
DB 144


END
