Calibrador de Pneu Automotivo
Desenvolvimento de projeto eletrônico de um calibrador de pneu voltado para utilização em postos de gasolina e borracharias. Este projeto foi contratado para incrementar a linha de produtos do cliente que ja atua a muitos anos nesse segmento.
A Contratação envolveu o desenvolvimento do projeto eletrônico e posterior fornecimento de placas mensal nos moldes de fabricação de placas eletrônicas com gestão Turn-key em que o cliente recebe mensalmente as placas eletrônicas prontas para uso (montadas, gravadas, testadas) sem preocupar-se montagem ou gestão de componentes.
Projeto de Eletrônica digital

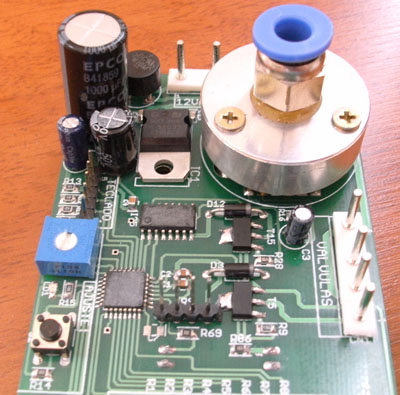

Trata-se de uma placa eletrônica microcontrolada com firmware desenvolvido em linguagem C em um microcontrolador de 8 bits para controle e monitoramento de todos os I/Os do sistema.
Com alimentação vindo direta de um trafo a placa eletrônica possui circuito de retificação de onda completa e filtro para posterior alimentação do microcontrolador e periféricos.
Principais pontos gerenciados pelo circuito eletrônico:
- Monitoramento, comparação e calibragem de pressão via trimpot.
- Geração de onda quadrada 4Khz para buzzer passivo.
- Monitoramento dos pontos de teclado matricial para comandos do usuário.

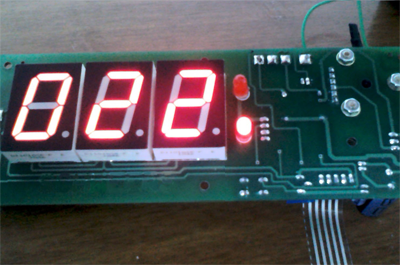

- Multiplexação dos digitos para demonstração de valores.
Características de Hardware

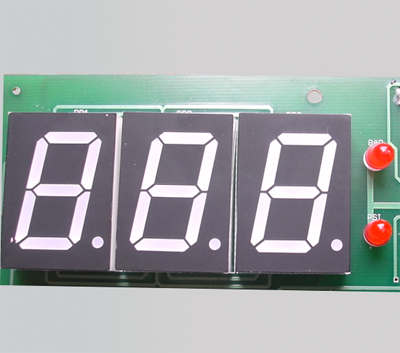

- Display 7 Segmentos com 3 digitos multiplexados
- Sensor de pressão de 0 a 150 PSI para leitura do Pneu.
- Buzzer passivo Piezoelétrico para aviso sonoro.
- Escala automática para pressão em BAR o PSI selecionável
- Teclado Matricial para operação do usuário
- Relatório de erros por códigos tabelados.
- Vávlula para enchimento ou esvaziamento do pneu
