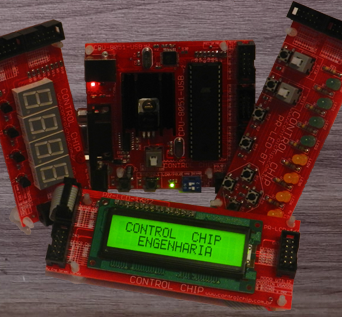

Kit de Estudo Microcontrolador 8051

Este kit de didático 8051 foi desenvolvido exclusivamente para a área acadêmica e foi pensando nas dificuldades encontradas pelos alunos que o kit foi desenvolvido.

A CPU ja possui um gravador USB OnBoard via ISP totalmente transparente ao usuário. Com um simples clique seu programa ja esta "rodando" no 8051, tornando seu uso uma experiência muito prática e produtiva.

O kit SK-8051-USB surge para inovar o uso da tão difundida família 8051.

Projetada com tecnologia SMD a CPU e seus módulos tornam-se muito compacto e de fácil utilização
Nem intencionalmente é possivel efetuar conexões erradas, pois os conectores só se encaixam da maneira correta
Todas as informações importantes estão escritas na própria placa, tornando o uso mais prático do que nunca.

O Kit acompanha programas exemplos para todos os periféricos, tanto em linguagem C quanto assembly, assim como todos os softwares necessários.

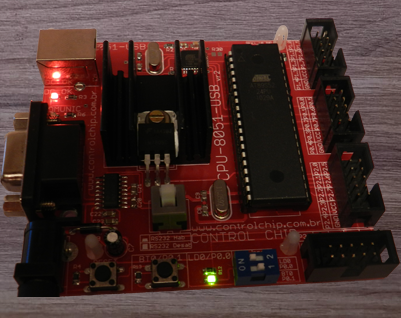

CPU-8051-USB e suas características

O Microcontrolador 8051 utilizado é o AT89S52 para executar o programa do usuário. Um segundo microcontrolador (transparente ao usuário) fica responsável pela gravação via usb no 8051.
As principais características desta placa eletrônica são:

Gravação In Circuit via USB
Clock de 110592MHz para Baud Rates comuns
Serial RS232 disponível ao usuário.
Memória de Programa de 8Kbytes

1 Leds direto na CPU
1 Botão direto na CPU
Leds de Status Ligado / em gravação
Conector de acesso a todos os ports

Programas Exemplos 8051 em linguagem C e Assembly .

São fornecidos programas exemplos prontos para cada um dos periféricos assim como um arquivo PDF ilustrado demonstrando cada passo para a execução de cada um dos programas exemplo no kit de estudo 8051.
Conheça algumas experiências do Kit de 8051 SK-8051-USB:

PR-LCD-1602 Assembly
PR-LCD-1602 Ling C
RS-232 Assembly
RS-232 Ling C

PR-7SEG-4 Assembly
PR-7SEG-4 Ling C
PR-AD8 Assembly
PR-AD8 Ling C

Todos os programas exemplos são devidamente comentados para uma melhor compreensão. A idéia é que os alunos sejam encorajados a compreender o que de fato esta ocorrendo a nível de sinais em cada um dos programas.

Kit de Estudo e prototipação 8051 (Gerbers).

Os Gerbers são os arquivos utilizandos para fabricação da Placa de circuito impresso da eletrônica, e para fins ditáticos serão fornecidos a visualização do Gerbers em arquivo PDF contendo todos os layers individuais de cada uma das placas eletrônicas que compõe o Kit.

CPU-8051-USB
PR-LCD-1602
PR-LED-BT

PR-7SEG-4
PR-AD8

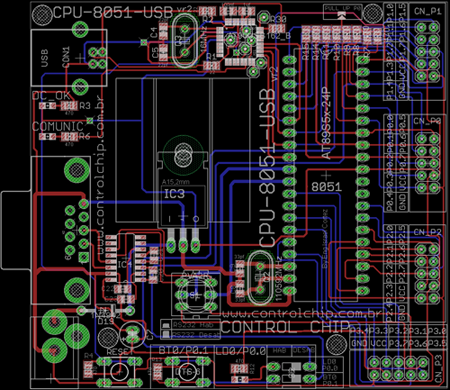

É interessante para fins didáticos que os alunos tenham contato também com o lado de Hardware alem das questões internas ao microcontrolador 8051 em si. Nesta imagem vemos os gerbers da placa CPU-8051-USB.

Clique p/ ampliar

Clique p/ ampliar

Esquemático das Placas Eletrônicas - uC 8051.

O esquemático de todas as placas eletrônicas são fornecidos em formato PDF com alta resolução para visualização de componentes e seus valores.

CPU-8051-USB
PR-LCD-1602
PR-LED-BT

PR-7SEG-4
PR-AD8

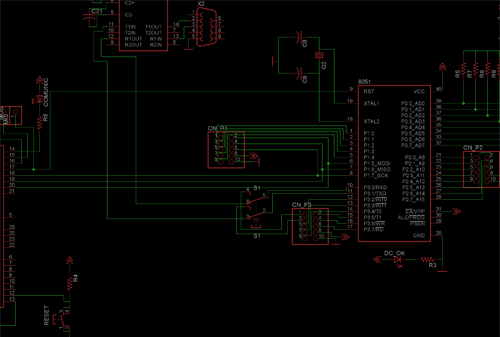

Nesta imagem vemos o esquemático envolvendo todos os componentes, ligações e valores da placa principal CPU-8051-USB.
Repare que no Port P0 ja estão contemplados resistores de pull-up uma vez que o Port P0 inteiro é open Drain, podendo ser desabilitado via solder bridge.

Conteúdo do link de Download.

O Link de Download vem com tudo que é necessário para a imediata exploração do kit.

Editor e Compilador em linguagem C e Assembly
(Jeans File Editor e SDCC)
Programas exemplos para todos os periféricos

Diversas experiências propostas em PDF totalmente ilustradas
com passo a passo para utilização de cada ensaio.
Manual do usuário.

Um plano de aula bastante elaborado pode ser montado envolvendo os conceitos básicos do universo microcontrolado com base nos ensaios propostos nos programas que acompanham este Kit.

Interrupções, Timers, Botões e Leds
Display LCD 16x02

Multiplexação em display 7 seg, Comunicação RS232
Conversor Analógico/Digital (8 Bits)

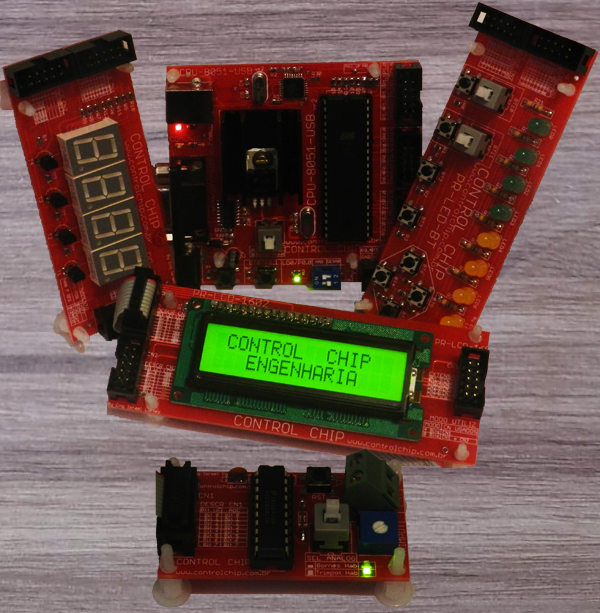

Quais itens acompanham o kit SK-8051-USB ?

Em sua versão padrão os periféricos que acompanham o kit são:

CPU Microcontrolada (CPU-8051-USB)
Módulo de display LCD 16x2 (PR-LCD-1602)
Módulo de 10 botões e 8 Leds (PR-LED-BT)
Módulo de display 7 segmentos (PR-7SEG-4)
Módulo Conversor AD de 8 Bits (PR-AD8)

Cabo de programação USB.
Flats Cables de conexão entre módulos
Cabo para comunicação RS232.
Download de todos os softwares e documentos

Esses são os principais periféricos para abordagem em sala de aula à nível universitário, porem este é um kit modular e personalizável, podendo ser moldada as suas necessidades incluindo alteração das placas eletrônicas se necessário.

Microcontrolador 8051 e as Conexões com a CPU

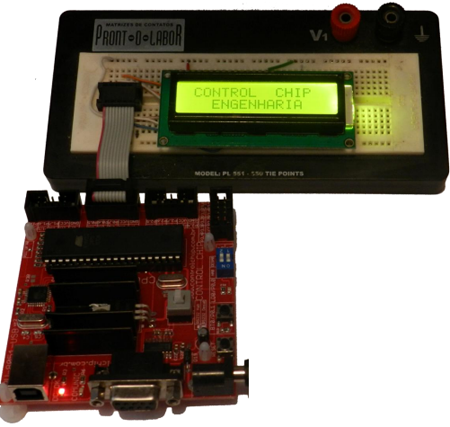

É muito interessante nesse kit de desenvolvimento 8051 a facilidade para acesso à circuitos externos montados em protoboard. Isso realmente traz um ganho significativo na curva de aprendizado ao viabilizar um plano de aula envolvendo qualquer circuito externo à ser controlado pela CPU 8051 .
Muitas abordagens podem ser propostas envolvendo circuitos montados em protoboard.

CONTROLE DE UM CIRCUITO BOOST
CONTROLE DE VELOCIDADE EM MOTOR DC (Via PWM) .
CONTROLE DE MOTOR DE PASSO.

INTEGRAÇÃO COM SENSOR DE PRESENÇA
LEITOR RFID
Dentre Muitos Outros.

Desenvolvemos também periféricos sob medida para uso com a CPU-8051-USB visando atender o plano de aula de cada instituição, Consulte-nos.
